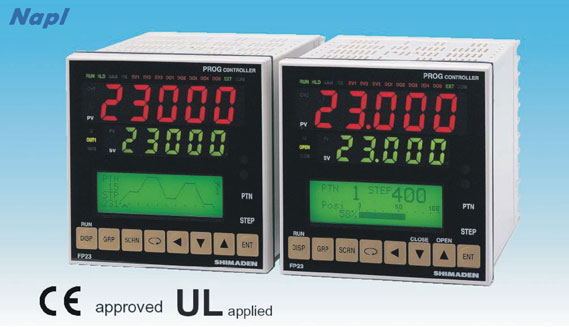

SHIMADEN岛电 可编程调节器FP23系列
SHIMADEN岛电 FP23系列
0.1级，20组曲线400段可编程控制PID调节器
单/双输入， 双输出
模拟发送，三组独立事件继电器输出
可编程时间顺序控制器输出
伺服控制，红外USB接口
RS232/RS485，标准Modbus通讯接口
输 入：TC ，Pt100，直流电压/电流
输出： SSR，接点，直流电压/电流
采样周期：100ms
控制方式：AT自整定PID，PI，PD，位式
单输入
|
FP23 |
高性能可编程PID调节器，3个事件输出，20组曲线共400段的编程, 每段99分59秒或99小时59分，程序可9999次的大循环，外形尺寸：96×96（mm） |
||||||||||
|
基本功能 |
SS |
单输入、单输出调节；自由输入量程（详见分度表） |
|||||||||
|
SD |
单输入、双输出调节；自由输入量程（详见分度表） |
||||||||||
|
调节输出1 |
Y |
接点容量：240V AC |
|||||||||
|
I |
4-20mA DC 负载阻抗：600Ω max |
||||||||||
|
P |
固态继电器驱动12V±1.5V DC，负载电流：30mA max |
||||||||||
|
V |
电压0－10V DC，负载电流：2mA max |
||||||||||
|
调节输出2 |
N |
无 |
|||||||||
|
Y |
接点容量：240V AC |
||||||||||
|
I |
4-20mA DC 负载阻抗：600Ω max |
||||||||||
|
P |
固态继电器驱动12V±1.5V DC，负载电流：30mA max |
||||||||||
|
V |
电压0－10V DC，负载电流：2mA max |
||||||||||
|
单相加热器断线报警（调节输出1或调节输出2只能有一路使用断线报警功能） |
00 |
无 |
|||||||||
|
31 |
Y、P型单相加热器断线报警－ |
||||||||||
|
32 |
Y、P型单相加热器断线报警－ |
||||||||||
|
模拟变送输出1 |
0 |
无 |
|||||||||
|
3 |
0－10mV DC，输出阻抗：10Ω |
||||||||||
|
4 |
4－20mA DC，负载阻抗：300Ω max |
||||||||||
|
6 |
0－10V DC，负载电流：2mA max |
||||||||||
|
模拟变送输出2 注：传感器电源和模拟变送输出， 二者仅能选择其一 |
0 |
无 |
|||||||||
|
3 |
0－10mV DC，输出阻抗：10Ω |
||||||||||
|
4 |
4－20mA DC，负载阻抗：300Ω max |
||||||||||
|
6 |
0－10V DC，负载电流：2mA max |
||||||||||
|
8 |
传感器电源提供：24V DC 25mA |
||||||||||
|
外部I/O控制信号 |
0 |
4DI，5DO 标准配置 |
|||||||||
|
1 |
10DI，9DO |
||||||||||
|
2 |
10DI，13DO |
||||||||||
|
通信接口 |
0 |
无 |
|||||||||
|
3 |
RS-485（非隔离） |
岛电标准协议 Modbus通信协议 |
|||||||||
|
5 |
RS-485 |
||||||||||
|
7 |
RS |
||||||||||
|
标记 |
0 |
有 |
|||||||||
|
9 |
无 |
||||||||||
双输入
|
系列 |
FP23 |
高性能可编程PID调节器，3个事件输出，20组曲线共400段的编程曲线, 每段99分59秒或99小时59分，程序可9999次的大循环，外形尺寸：96×96（mm） |
|||||||||||
|
基本功能 |
DL |
独立的双回路调节，自由输入量程（详见分度表） |
|||||||||||
|
|
DS |
双输入、单输出调节；自由输入量程（详见分度表） |
|||||||||||
|
DD |
双输入、双输出调节；自由输入量程（详见分度表） |
||||||||||||
|
调节输出1 |
Y |
接点容量：240V AC |
|||||||||||
|
I |
4～20mA DC 负载阻抗：600Ω max |
||||||||||||
|
P |
固态继电器驱动12V±1.5V DC，负载电流：30mA max |
||||||||||||
|
V |
电压0～10V DC，负载电流：2mA max |
||||||||||||
|
调节输出2 |
Y |
接点容量：240V AC |
|||||||||||
|
I |
4～20mA DC 负载阻抗：600Ω max |
||||||||||||
|
P |
固态继电器驱动12V±1.5V DC，负载电流：30mA max |
||||||||||||
|
V |
电压0～10V DC，负载电流：2mA max |
||||||||||||
|
单相加热器断线报警（调节输出1或调节输出2只能有一路使用断线报警功能） |
00 |
无 |
|||||||||||
|
31 |
Y、P型单相加热器断线报警－ |
||||||||||||
|
32 |
Y、P型单相加热器断线报警－ |
||||||||||||
|
模拟变送输出1 |
0 |
无 |
|||||||||||
|
3 |
0～10mV DC，输出阻抗：10Ω |
||||||||||||
|
4 |
4～20mA DC，负载阻抗：300Ω max |
||||||||||||
|
6 |
0～10V DC，负载电流：2mA max |
||||||||||||
|
模拟变送输出2 传感器电源提供 二者仅能选择其一 |
0 |
无 |
|||||||||||
|
3 |
0～10mV DC，输出阻抗：10Ω |
||||||||||||
|
4 |
4～20mA DC，负载阻抗：300Ω max |
||||||||||||
|
6 |
0～10V DC，负载电流：2mA max |
||||||||||||
|
8 |
传感器电源提供：24V DC 25mA |
||||||||||||
|
外部I/O控制信号 |
0 |
4DI，5DO 标准配置 |
|||||||||||
|
1 |
10DI，9DO |
||||||||||||
|
2 |
10DI，13DO |
||||||||||||
|
通信接口 |
0 |
无 |
|||||||||||
|
3 |
RS-485（非隔离） |
岛电标准协议 Modbus通信协议 |
|||||||||||
|
5 |
RS-485 |
||||||||||||
|
7 |
RS |
||||||||||||
|
10.标记 |
0 |
有 |
|||||||||||
|
9 |
无 |
||||||||||||
■ FP23调节器是日本岛电公司替代FP21的换代产品。双排大LED五位显示。超大LED显示屏，工作参数一目了然。
■ 10组岛电专利的无超调专家PID算法，10组独立的输出限幅参数，10组独立的抗超调抑制系数，以对号入座的方式设到每段曲线上；区域PID算法，PID参数可自动跟随不同温区；带防止加工材料超温的自整定点限制。
■ 三组独立的报警继电器可设：上、下限绝对值和偏差值，内/外偏差值报警，并能进一步设定报警回差或脱机。
■ 双输入的两路参数之间还可进行数学演算，求偏差，最大最小值，平均值；直流输入平均值运算和线性化。
■ 10组外部DI输入，程序的运行、跳步、保持等，复杂的键操作被简化了。13组DO输出，可设置定时器或计数器。时标输出，可随曲线编程，完成诸如开关炉门等的辅助控制。
■ 采用红外线USB接口（选件），仪表参数设置简单。
■ 数字通讯接口（选件），RS232C或RS485(口地址1—255)，多种通讯协议。可配南岸普力组态软件。
■ 模拟变送输出（选件），用以现场记录数据。还可配合同步上市的SR23新型调节器组成经典的三温区回路。
