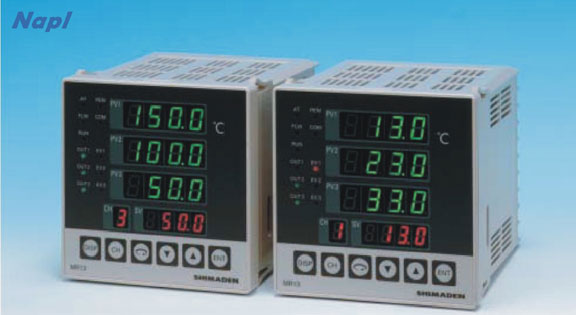

SHIMADEN岛电 MR13系列
SHIMADEN岛电 MR13系列
0.3级，三回路，九段可编程控制PID调节器
模拟发送，外部模拟遥控输入，外部DI输入
三组独立事件继电器输出，加热器断线报警
RS232/RS485通讯
输 入：TC ，Pt100，直流电压/电流
输出： SSR，接点，直流电压/电流
采样周期：500ms
控制方式：AT自整定PID，PI，PD，位式
|
型号 |
MR13- |
四排高亮度LED数显，测量精度满量程的±0.3%FS ±1字，采样2 次/秒 DIN标准:高96×宽96×深 |
||||||
|
输入类型及测量范围 |
1 |
热电偶:12种、14个测量范围(℃) 华氏略: B:0～1800 R:0～1700 S:0～1700 K1:-100.0～400.0 K2:0.0～800.0 K3:0～1200 E:0～700 J:0～600 T:-199.9～200.0 N:0～1300 PLII:0～1300 Wre5-26:0～2300 U:-199.9～200 |
||||||
|
2 |
两种标准铂电阻: 可设8个测量范围(℃) 华氏略:-200～600 -100.0～100.0 -100.0～300.0 -50.0～50.0 0.0～50.0 0.0～100.0 0.0～200.0 0.0～500 |
|||||||
|
3 |
直流毫伏电压: -10～10,0～10,0～20,0～50,10～50,0～100 毫伏.输入阻抗:>500KΩ 可编数显量程：-1999～9999小数点任意 |
|||||||
|
4 |
电流: 0～20mA,4～20mA, 可编数显量程：-1999～9999小数点任意 |
|||||||
|
6 |
电压: -1～1V,0～1V,0～2V,0～5V,1～5V,0～10V输入阻抗:>500KΩ .可编数显量程： |
|||||||
|
调节输出类型 |
Y1- |
继电器接点,比例周期0.5～120.0秒,接点:240V AC |
||||||
|
I1- |
电流4～20mA,0～10mA DC, 负载阻抗< 600Ω |
|||||||
|
P1- |
固态继电器驱动, 时间比例周期0.5～120.0秒，15±3V DC< 20mA |
|||||||
|
V1- |
电压0～10V DC, 负载电流< 2mA |
|||||||
|
可编程功能（选件） |
N |
无 |
||||||
|
P |
一条曲线，9段（步） |
|||||||
|
事件输出（选件） |
0 |
无 |
||||||
|
1 |
EV 1～ EV3 3组事件输出,接点容量:240VAC/ |
|||||||
|
模拟遥控和外部开关输入 |
00 |
无 |
||||||
|
04 |
0～10V 输入阻抗:>500KΩ |
|||||||
|
05 |
4～20mA 接收阻抗:250Ω |
|||||||
|
06 |
1～5V 输入阻抗:>500KΩ |
|||||||
|
07 |
DI 无电压接点或OC门输入（5V/0.4mA DC） |
|||||||
|
隔离模拟变送和数字通讯 |
00 |
无 |
||||||
|
03 |
0～10mV DC 输入阻抗:10Ω |
|||||||
|
04 |
4～20mA DC 负载阻抗:<300Ω |
|||||||
|
06 |
0～10V DC 负载电流:< 1mA |
|||||||
|
15 |
RS-485 |
|||||||
|
17 |
RS |
|||||||
■日本SHIMADEN多回路控制技术，四排高亮度LED数码管用于三回路测量值独立显示和回路号显示以及设定值显示。十一个发光二极管显示输出、跟踪、遥控、执行、自整定、事件等状态。
■输入:面板按键可自由选择十二种热电偶；两种铂电阻Pt100/JPt100；六种毫伏；六种电压；两种电流等输入类型。直流输入量程范围可设。采样周期0.5,计量精度为0.3级(千分之三)。
■独立三回路定制调节和用一组程序的三温区调节.每回路定值一组或程序三组PID、三组输出限幅和三组抗超调系数输出限幅，用于限制阀门最大/最小开度、避开阀门非线性段。还可分别设定适合低/中/高温区的三组不同PID参数、抗超调系数、加热功率。匹配特殊负载例如：硅碳棒、钼棒、硅钼棒、白金加热器等的温度/电阻特性，保护和延长加热器使用寿命。
■调节算法:专家PID，可选择的抗超调SF系数，有效地克服到达目标设定值时的超调、欠调。
■三种跟踪方式的多温区组合调节：回路2和回路3能跟踪回路1的设定值，并可设定跟踪偏移量，用于井式炉多点等温或差温调节，注塑机械的群控；或跟踪回路1的测量值，完成主辅，加热/制冷三输出控制；外部遥控跟踪功能，令设计者成倍增加所控温区的数量。
■可设定节能的伺服起动：程序从当前炉温测量值直接执行,而不是等待起始设定值，浪费能源。
■10秒上电缓输出：有效地减小浪涌电流冲击，保护了晶闸管、利于变压器控制。
■三组独立的事件继电器：包括绝对、偏差、超量程报警以及程序执行、结束、跳步的时标输出.
■模拟变送功能：设定值、测量值、调节量的模拟变送，用于记录、多区控制或串级调节。
■RS232/RS485 通讯（1200～19200）：一个通讯口控制三回路仪表并与DCS系统灵活链接。可选用南岸普力XF2008组态软件包，组成小型的DCS控制系统，实现生产过程的智能化网络管理。
■数字锁：全部参数设定后，设定参数可保存并可设数字锁保护。
■配套功率单元：南岸普力超大功率SSR和TAC00系列周波过零控制器；岛电的单相PAC15P/C或三相PAC35P/C组装功率调整器；采用中日合作研制的智能单相TAC16P、三相TAC03I，既可用于普通负载、亦可用于特殊负载以及变压器控制（详见产品说明）。
