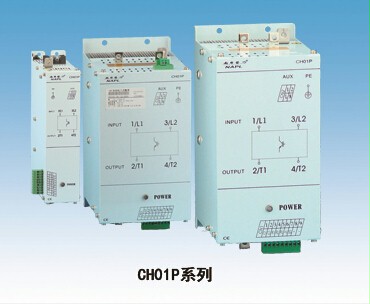

Napl南岸普力 CH01P单相IGBT电力调整器
Napl南岸普力 CH01P单相IGBT电力调整器
最大电流300A
CH01P型IGBT单相电力调整器,克服了晶闸管调整器的固有缺点,具有对电网谐波污染小、功率因数高和正弦波输出的特点, 是新一代绿色、环保、节能调整器。
CH01P使用IGBT器件,采用AC-AC斩控技术,只调压,不变频,适用于电阻性和变压器负载。
应用范围:工业加热、静电除尘、照明节能、交流电源、谐波治理。
选型单
在使用设备前请检查型号、规格。以下为在设备的标签中型号代码:
项目 |
代码 |
规格说明 |
|||||||
型号 |
CH01P |
IGBT单相电力调整器 |
|||||||
控制输入 |
4- |
4~ 20 mA DC, 接收电阻:100Ω |
|||||||
6- |
0~10V DC, 输入电阻:200KΩ |
||||||||
电源电压
|
11- |
110V AC±15% ,50Hz/60Hz自适应 |
|||||||
22- |
220V AC±15% ,50Hz/60Hz自适应 |
||||||||
38- |
380V AC±15% ,50Hz/60Hz自适应 |
||||||||
电流容量
|
010- |
|
|||||||
016- |
长:280,宽: 65,厚:167 mm |
||||||||
020- |
长:280,宽: 65,厚:167 mm |
||||||||
025- |
长:250,宽:123,厚:166 mm |
||||||||
035- |
长:250,宽:123,厚:166 mm |
||||||||
050- |
长:250,宽:123,厚:166 mm |
||||||||
070- |
长:278,宽:143,厚:206 mm |
||||||||
100- |
长:278,宽:143,厚:206 mm |
||||||||
160- |
长:308,宽:143,厚:220 mm |
||||||||
200- |
长:308,宽:143,厚:220 mm |
||||||||
300- |
长:354,宽:192,厚:252 mm |
||||||||
RS485隔离型通讯接口 (选件) |
N |
无 |
|||||||
R |
有, MODBUS RTU协议 |
||||||||
快速熔断器 (选件) |
N |
无 |
|||||||
F |
有 |
||||||||
输入EMI滤波器 (选件) |
N |
无 |
|||||||
E |
有 |
||||||||
输出正弦波转换器 (选件) |
N |
无 |
|||||||
S |
有 |
定货例:CH01P4-22-050-RFES,含义如下:
CH01P型IGBT单相电力调整器, 控制信号为4 ~ 20mA,电源电压为220V AC,电流容量50A,带RS485通讯接口,带输入EMI滤波器,带输出正弦波滤波器。

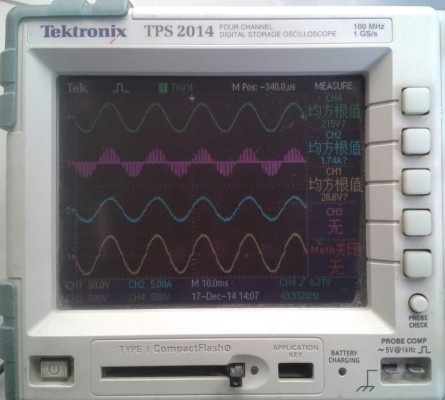

实测波形1:CH01P输出带正弦波转换器,带变压器负载。
通道4—220V电源输入,通道3—斩波输出,通道2—变压器二次电流,通道1—变压器二次电压。
